Strumentazione AIM MXL Strada
MXL Pro05/Pista
MXL è un sistema di acquisizione e visualizzazione dati integrato, modulare, completo: caratteristiche che ne fanno uno dei display logger più utilizzati da piloti e team di tutto il mondo.
MXL è un display liberamente configurabile: mostra le informazioni in differenti pagine facilmente richiamabili, allarmi e indicazioni di cambio marcia. Il tempo sul giro, misurato sia grazie ad un sistema ottico sia per mezzo di un modulo GPS collegabile esternamente, può essere mostrato in diversi modi: statico, incrementale, previsto e con visualizzazione degli intertempi.
MXL è un acquisitore dati in grado di ricevere i segnali sia da sensori analogici che digitali, sia tramite moduli di espansione, sia dalla vostra Centralina Controllo Motore, grazie a centinaia di protocolli facilmente selezionabili.
Tutti i dati rilevati possono essere scaricati su PC e analizzati con il potente software professionale Race Studio 2.
MXL è disponibile in tre versioni:
Retro MXL Pro05 con connettori Deutsch
Caratterizzati dalla possibilità di acquisire e memorizzare i dati, MXL Pista e Pro05 forniscono RPM massimi e minimi, velocità e un minimo di 8 canali personalizzabili (per esempio temperatura acqua, pressione olio, potenziometri sospensioni e sterzo, etc.).
La versione Pro05 si differenzia dal Pista per la maggior dotazione di capacità di memoria, un numero maggiore di canali velocità (4 invece di uno) e di input analogici (12 invece di
.
I connettori motor sport Deutsch, inoltre, rendono Pro05 adatto ad un uso agonistico estremamente professionale.
MXL Strada
Concepito per un utilizzo misto (su strada e su pista) o per track day, MXL Strada è un cruscotto completo, estremamente economico, in grado di mostrare tutti i dati acquisiti, adatto a chi desidera rivedere sul display, in modo semplice, le informazioni essenziali relative al proprio test: MXL Strada può memorizzare fino a 250 giri con 5 intertempi, picchi minimi e massimi di giri motore, velocità e di due canali a scelta.

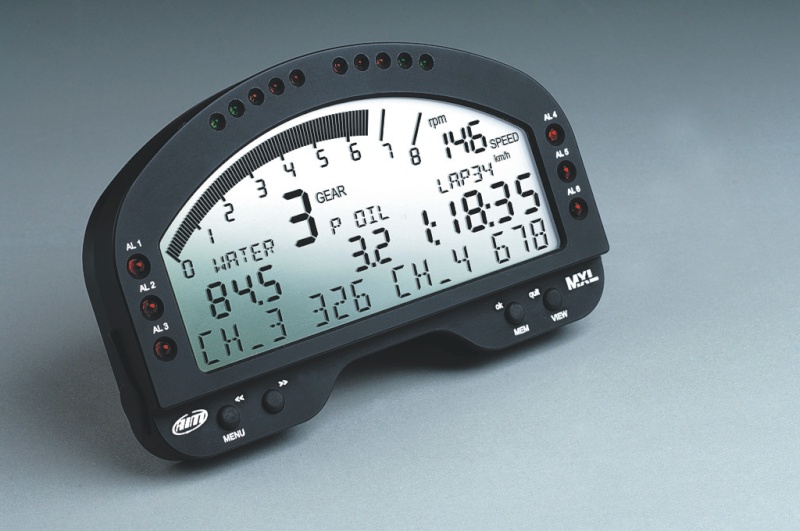

L'ampio display digitale, retroilluminato per favorire la leggibilità in ogni situazione, contribuisce a dare a MXL il suo caratteristico look sportivo.
Le informazioni riportate da MXL sono facilmente configurabili dall'utente: si possono leggere, oltre alla scala dei giri motore, velocità, temperatura dell'acqua e pressione dell'olio, tempo sul giro e - nel momento in cui si realizza - il Best Lap.
Inoltre, se configurati, compaiono fino a 4 campi aggiuntivi, visualizzabili scorrendo il menu.
E' possibile anche definire le soglie di giri motore in corrispondenza delle quali si accendono le shift light che suggeriscono di cambiare marcia.
Sui lati sono visibili 6 spie che segnalano il raggiungimento dei livelli critici (temperature, pressioni, etc.) configurati dall'utente.
MXL attraverso i diversi ingressi dedicati offre un completa possibilità di collegamento ai vari sensori:
8 canali analogici (12 nella versione Pro05)
con ingressi liberamente configurabili a 12 bit 0-5 Volt, 0-500 mV, 0-50 mV o ingresso Termocoppia, utilizzati per acquisire i dati provenienti da sensori di temperatura, pressione, sospensioni e altri a scelta.
1 ingresso velocità (4 nella versione Pro05)
nel caso non sia disponibile un collegamento con la Centralina Controllo Motore. MXL Pro, con la possibilità di acquisire 4 ingressi di velocità, permette anche di eseguire sofisticate analisi sulla differenza di velocità fra le quattro ruote.
1 ingresso giri motore
adatto a gestire sia onde quadre sia segnali provenienti dalla bassa tensione della bobina.
1 accelerometro monoassiale laterale
integrato nel sistema, vi offre le informazioni sulle forze centrifughe che agiscono sulla vostra vettura nell'impostazione di ogni singola curva.
Il collegamento alla centralina motore
MXL è compatibile con moltissime ECU esistenti, offrendo la più completa personalizzazione grazie ad un vastissimo database di protocolli, costantemente aggiornato, liberamente scaricabile da questo sito.
Prezzo 750€ + iva
Chi vuole ulteriori info può scrivere direttamente qui!
Stefano AiM-Tech ,tecnico AIM ci risponderà!
Ringrazio pubblicamente il sig. Stefano AiM-Tech per la sua disponibilità e gentilezza!
MXL Pro05/Pista
MXL è un sistema di acquisizione e visualizzazione dati integrato, modulare, completo: caratteristiche che ne fanno uno dei display logger più utilizzati da piloti e team di tutto il mondo.
MXL è un display liberamente configurabile: mostra le informazioni in differenti pagine facilmente richiamabili, allarmi e indicazioni di cambio marcia. Il tempo sul giro, misurato sia grazie ad un sistema ottico sia per mezzo di un modulo GPS collegabile esternamente, può essere mostrato in diversi modi: statico, incrementale, previsto e con visualizzazione degli intertempi.
MXL è un acquisitore dati in grado di ricevere i segnali sia da sensori analogici che digitali, sia tramite moduli di espansione, sia dalla vostra Centralina Controllo Motore, grazie a centinaia di protocolli facilmente selezionabili.
Tutti i dati rilevati possono essere scaricati su PC e analizzati con il potente software professionale Race Studio 2.
MXL è disponibile in tre versioni:
Retro MXL Pro05 con connettori Deutsch
Caratterizzati dalla possibilità di acquisire e memorizzare i dati, MXL Pista e Pro05 forniscono RPM massimi e minimi, velocità e un minimo di 8 canali personalizzabili (per esempio temperatura acqua, pressione olio, potenziometri sospensioni e sterzo, etc.).
La versione Pro05 si differenzia dal Pista per la maggior dotazione di capacità di memoria, un numero maggiore di canali velocità (4 invece di uno) e di input analogici (12 invece di
. I connettori motor sport Deutsch, inoltre, rendono Pro05 adatto ad un uso agonistico estremamente professionale.
MXL Strada
Concepito per un utilizzo misto (su strada e su pista) o per track day, MXL Strada è un cruscotto completo, estremamente economico, in grado di mostrare tutti i dati acquisiti, adatto a chi desidera rivedere sul display, in modo semplice, le informazioni essenziali relative al proprio test: MXL Strada può memorizzare fino a 250 giri con 5 intertempi, picchi minimi e massimi di giri motore, velocità e di due canali a scelta.
L'ampio display digitale, retroilluminato per favorire la leggibilità in ogni situazione, contribuisce a dare a MXL il suo caratteristico look sportivo.
Le informazioni riportate da MXL sono facilmente configurabili dall'utente: si possono leggere, oltre alla scala dei giri motore, velocità, temperatura dell'acqua e pressione dell'olio, tempo sul giro e - nel momento in cui si realizza - il Best Lap.
Inoltre, se configurati, compaiono fino a 4 campi aggiuntivi, visualizzabili scorrendo il menu.
E' possibile anche definire le soglie di giri motore in corrispondenza delle quali si accendono le shift light che suggeriscono di cambiare marcia.
Sui lati sono visibili 6 spie che segnalano il raggiungimento dei livelli critici (temperature, pressioni, etc.) configurati dall'utente.
MXL attraverso i diversi ingressi dedicati offre un completa possibilità di collegamento ai vari sensori:
8 canali analogici (12 nella versione Pro05)
con ingressi liberamente configurabili a 12 bit 0-5 Volt, 0-500 mV, 0-50 mV o ingresso Termocoppia, utilizzati per acquisire i dati provenienti da sensori di temperatura, pressione, sospensioni e altri a scelta.
1 ingresso velocità (4 nella versione Pro05)
nel caso non sia disponibile un collegamento con la Centralina Controllo Motore. MXL Pro, con la possibilità di acquisire 4 ingressi di velocità, permette anche di eseguire sofisticate analisi sulla differenza di velocità fra le quattro ruote.
1 ingresso giri motore
adatto a gestire sia onde quadre sia segnali provenienti dalla bassa tensione della bobina.
1 accelerometro monoassiale laterale
integrato nel sistema, vi offre le informazioni sulle forze centrifughe che agiscono sulla vostra vettura nell'impostazione di ogni singola curva.
Il collegamento alla centralina motore
MXL è compatibile con moltissime ECU esistenti, offrendo la più completa personalizzazione grazie ad un vastissimo database di protocolli, costantemente aggiornato, liberamente scaricabile da questo sito.
Prezzo 750€ + iva
Chi vuole ulteriori info può scrivere direttamente qui!
Stefano AiM-Tech ,tecnico AIM ci risponderà!
Ringrazio pubblicamente il sig. Stefano AiM-Tech per la sua disponibilità e gentilezza!
Ultima modifica di Admin il Mer Feb 27, 2013 10:30 pm - modificato 2 volte.
p.s.: Ringrazio anticipatamente Stefano per la pazienza che dimostrerà!
